500kW generatorsett

500kW generatorsettet av Kecheng er laget i Kina. Kjernen i enheten bruker Chongqing Cummins motor og Lille Semir børsteløs generator, kombinert med det selvstartende kontrollsystemet, oppnår høy pålitelighet og rask svar. Strømforsyningen startes automatisk innen 15 sekunder etter at hovedstrømforsyningen er slått av, og standby-effekten er opptil 500 kW. Dette produktet har integrert containeriseringsdesign, kompakt struktur, lett å flytte og installere, og oppfyller relevante nasjonale og internasjonale standarder.Den har lavt drivstofforbruk under drift og stabil ytelse, noe som gjør den spesielt egnet for steder med ekstremt høye krav til strømforsyningskontinuitet, som sykehus, datasentre, industriparker og støtte for større arrangementer.

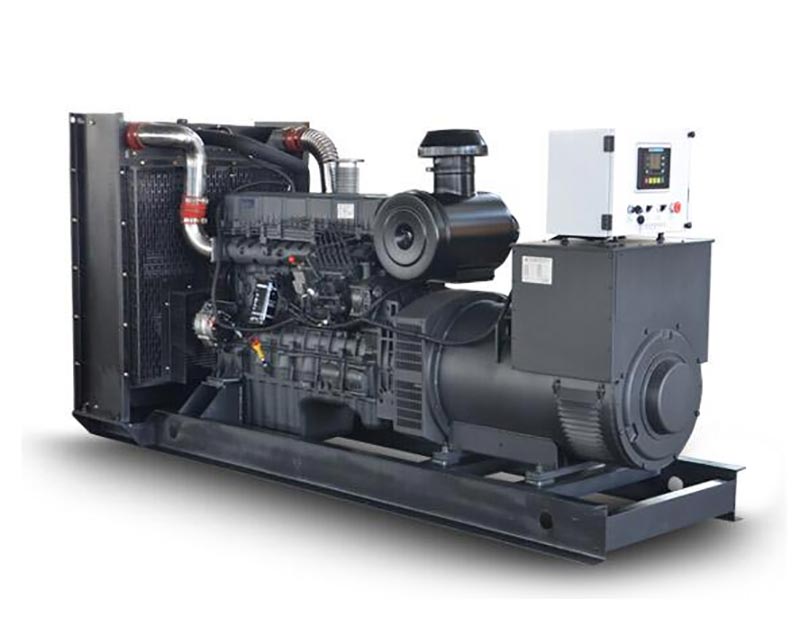

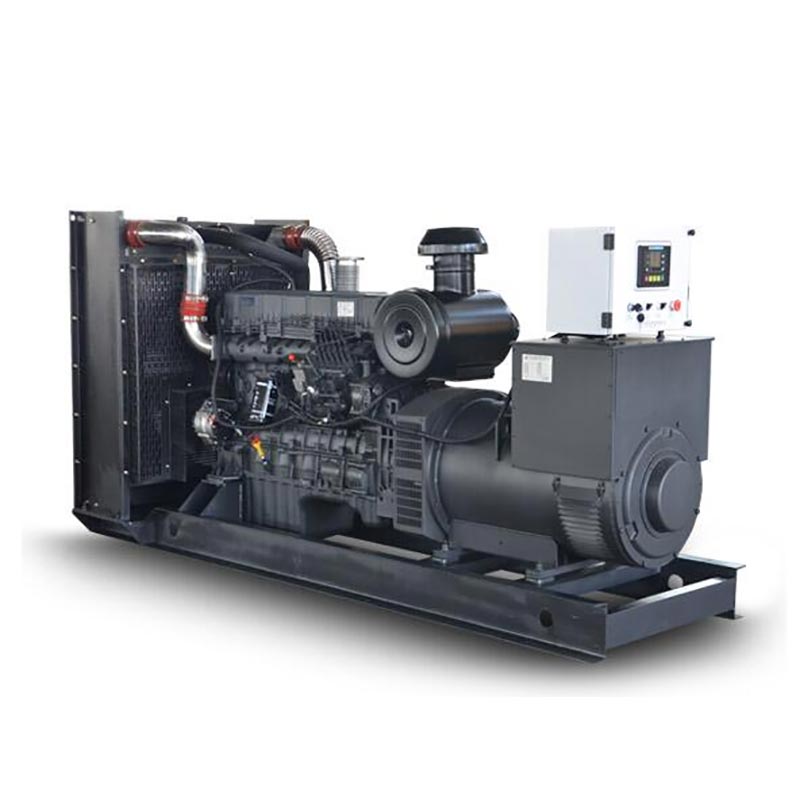

Utseendetegning av Kecheng 500kW generatorsett

Kjernefordel

Analyse av Cummins motorytelse

Som kraftkjernen til enheten bruker Chongqing Cummins KTA19-G8-motor 6-sylindret in-line layout, sylinderdiameter × slag 159 mm × 159 mm, slagvolum 18,9 L, og oppnår 575 kW reserveeffekt gjennom turbolading mellomkjøling teknologi. Dens PT direkte drivstoffinnsprøytningssystem, i kombinasjon med en elektronisk regulator, reduserer drivstoffet forbruk til så lavt som 206g/kw·h (75 % belastning), som er 8 % lavere enn tilsvarende modeller. Utformingen av høystyrkelegering støpejern sylinderblokk og integrert smidd stål veivaksel sikrer at den store overhalingen intervallet overstiger 20 000 timer og er egnet for et bredt temperaturområde fra -20 ℃ til 40 ℃.

Tekniske høydepunkter ved Leroy Somer-generatorer

Lillesemma børsteløs generator (beskyttelsesklasse IP23, isolasjonsklasse H) bruker AVR automatisk spenningsregulering system, steady state spenningsjusteringshastighet ≤±1 %, gjenopprettingstid for forbigående spenning < 3 sekunder, for å sikre sikker drift av sensitive laster som medisinsk utstyr og presisjonsinstrumenter. Generatoren er utstyrt med en PMG permanent magnet eksiteringssystem, som opprettholder stabil utgang selv når strømnettet svinger. Den telefon harmonisk koeffisient THF er mindre enn 2%, oppfyller de strenge kravene til strømkvalitet på kommunikasjonsbasestasjoner, etc.

Intelligent selvstartende system

500kW dieselgeneratorsettet er utstyrt med et LCD kinesisk flytende krystall numerisk kontrollsystem, støtter ATS dobbel strømforsyningsbytte, og har nettunderspenningsdeteksjon (responstid < 0,5 sekunder), tre ganger oppstartsforsøkslogikk og selvdiagnose av feil. 24V DC startsystem, i kombinasjon med vannkappen varmeapparat, oppnår en startsuksessrate på 99 % i et miljø på -15 ℃. Fjernovervåkingsmodulen kan laste opp 16 driftsparametere som spenning, frekvens og oljetrykk i sanntid, og støtte datatilgang mellom mobil APP og PC.

Teknisk parameter

Generatorfunksjoner

Høydepunkter i strukturelt design

• Modulær layout: Motoren, generatoren og kontrollsystemet er fleksibelt koblet gjennom støtdempende puter til redusere vibrasjonsoverføring (amplitude ≤0,3 mm) og forlenge levetiden til utstyret.

- Lav støyoptimalisering: Ved å bruke et dobbeltlags lydisolasjonsdeksel (innerste lag av lydabsorberende bomull + ytre lag av stålplate), kombinert med en impedanskomposittlyddemper, kan støyen reduseres til 75dB (a lydisolert boksmodul kreves som ekstrautstyr).

-Vedlikeholdskomfort: Motorens oljefilter, drivstofffilter og andre sårbare deler er sentralt plassert. Daglig vedlikehold krever ikke demontering av perifere komponenter, noe som sparer 50 % av vedlikeholdstiden.

Miljøtilpasningsevne

Enheten har bestått GB/T 2423.16 muggtest (grad ≤2) og seismisk styrketest (horisontal akselerasjon 0,2g), og kan operere i lang tid i et miljø med en høyde på ≤1000m og en relativ fuktighet på ≤90% (nei kondens). Drivstoffsystemet er kompatibelt med 0# diesel (sommer) og -10# diesel (vinter), og er utstyrt med en olje-vannseparator (med en filtreringsnøyaktighet på 10μm) for å sikre pålitelighet i områder med høyt svovelinnhold. innhold.

Bruksmetode

Kontrollprosess før oppstart

• Drivstoffsystem: Kontroller at drivstoffnivået i drivstofftanken er ≥30 %, åpne drivstoffventilen og trekk ut all luften i rørledning (trykk på drivstoffpumpen for hånd til motstanden øker). - Elektrisk system: Batterispenning ≥24V, kontrollpanelet viser "standby"-tilstand, og nødstoppknappen er tilbakestilt. - Mekanisk inspeksjon: Den oljenivået skal være mellom H/L-merket på peilepinnen, kjølevæskenivået skal nå to tredjedeler av ekspansjonen tank, og spenningen på vifteremmen skal være slik at pressavbøyningen er 10-15mm.

Oppstartstrinn

• Automatisk modus: Vri knotten på kontrollpanelet til "Automatisk", og systemet vil gå inn i nettstrømovervåkingen stat. Den vil automatisk starte når strømforsyningen avbrytes (ATS-byttetiden etter vellykket oppstart er mindre enn 10 sekunder).

- Manuell modus: Trykk og hold "Start"-knappen i 3 sekunder. Når hastigheten stiger til 1500rpm og spenningen stabiliserer, lukk utgangsbryteren (vær oppmerksom på frekvensmåleren som viser 50±0,5Hz).

- Krav til belastning: Etter start, tomgang i 3 minutter (oljetrykk ≥0,3 MPa), øk belastningen gradvis til 50 %, og etter kjøring i 10 minutter kan den økes til full belastning.

Driftsspesifikasjon for avstengning

• Normal avstengning: Fjern først lasten, la motoren gå på tomgang i 5 minutter (for å forhindre at turboladeren overoppheting), trykk på "Stopp"-knappen, og lukk deretter drivstoffventilen etter at hastigheten synker til 0.

- Nødstopp: Når oljetrykket er mindre enn 0,2 MPa, er vanntemperaturen høyere enn 105 ℃, eller unormalt lyder, trykk umiddelbart på den røde nødstoppknappen. Etter hendelsen skal feilen kontrolleres før starter på nytt.

- Langtidsavstengning: Start opp en gang i uken (kjør i 30 minutter), bytt ut batterielektrolytten månedlig (hvis luftfuktigheten er større enn 75 %), og tilsett konserveringsmidler til drivstofftanken.

Forholdsregler

Miljøkrav

• Installasjonssted: Avstanden mellom enheten og veggen bør ikke være mindre enn 1,5 m, og luftarealet innløpet bør ikke være mindre enn 2,5㎡ for å sikre sirkulasjonen av kald luft (3m³/min luftvolum er nødvendig for hver kW av makt).

- Utslippskrav: Eksosrøret skal være utstyrt med regnhette. Hellingen til den horisontale delen bør ikke være mindre enn 3°. Utløpet bør holdes unna luftinntaket (en avstand på mer enn 5 meter) til hindre tilbakestrømning av eksosgass.

- Brannvernforskrifter: Datarommet er utstyrt med 2 stk 8 kg tørrpulver brannslukningsapparater. Avstanden mellom oljetanken og enheten bør være mer enn 1m. Grunnen bør behandles for å forhindre oljelekkasje (det er anbefales å bruke epoksyharpiksbelegg).

Vedlikeholdssyklus

Sikkerhetsadvarsel

Det er strengt forbudt å åpne rekkverket under drift. Overflatetemperaturen til generatorens endedeksel kan nå 120 ℃, som er utsatt for å forårsake brannskader. Før vedlikehold må hovedstrømbryteren kobles fra og en "Do Not Close"-skiltet hang. Kondensatorutladningstiden skal ikke være mindre enn 5 minutter. I tordenværsesongen er jordingsmotstanden bør testes til å være ≤4Ω, og driftsspenningen til lynavlederen bør settes til 420V (linjespenning).

Søknadssak

500kW generatorsettet til Kecheng har tjent nøkkelprosjekter som den automatiserte terminalen til Qingdao Port (skal bli tatt i bruk i 2023) og nødstrømforsyningssystemet til Qilu Hospital (skal installeres i 2024). I løpet av sommerkraftrasjoneringsperioden i Weifang i 2024, tok en viss kjemisk virksomhet denne enheten for å sikre kontinuerlig drift av sentrale produksjonslinjer. Den ga strøm i totalt 1260 timer, med en gjennomsnittlig gjennomsnittstid mellom feil på 480 timer. Drivstofforbruket ble redusert med 1,2 tonn sammenlignet med samme kraftmerke.
